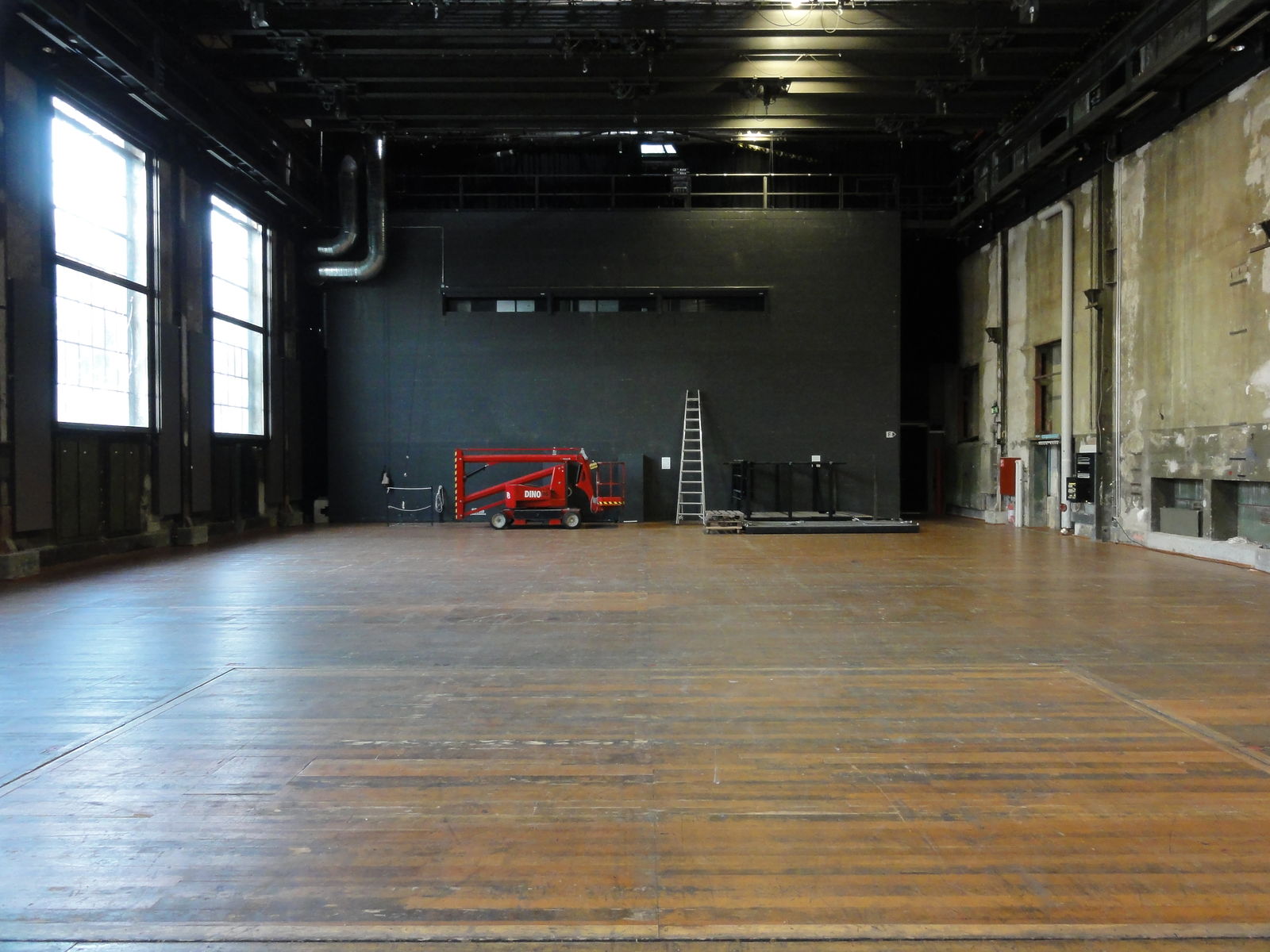

Halle
Technische Informationen
Bühnenmasse
Breite
17.80 m
Länge
47.80 m
Gesamtgrundfläche
850 m2
Höhe
UK Dachraster
9.95 m
Galerie
7.70 m
Lager
-3.38 m
Arbeitsgalerien
Galerie links und rechts
7.70 m
Galerie West
8.12 m
Galerie Ost
7.02 m
Hallentor Schiffbaustrasse
Maximale Öffnung
3.50 m x 4.70 m

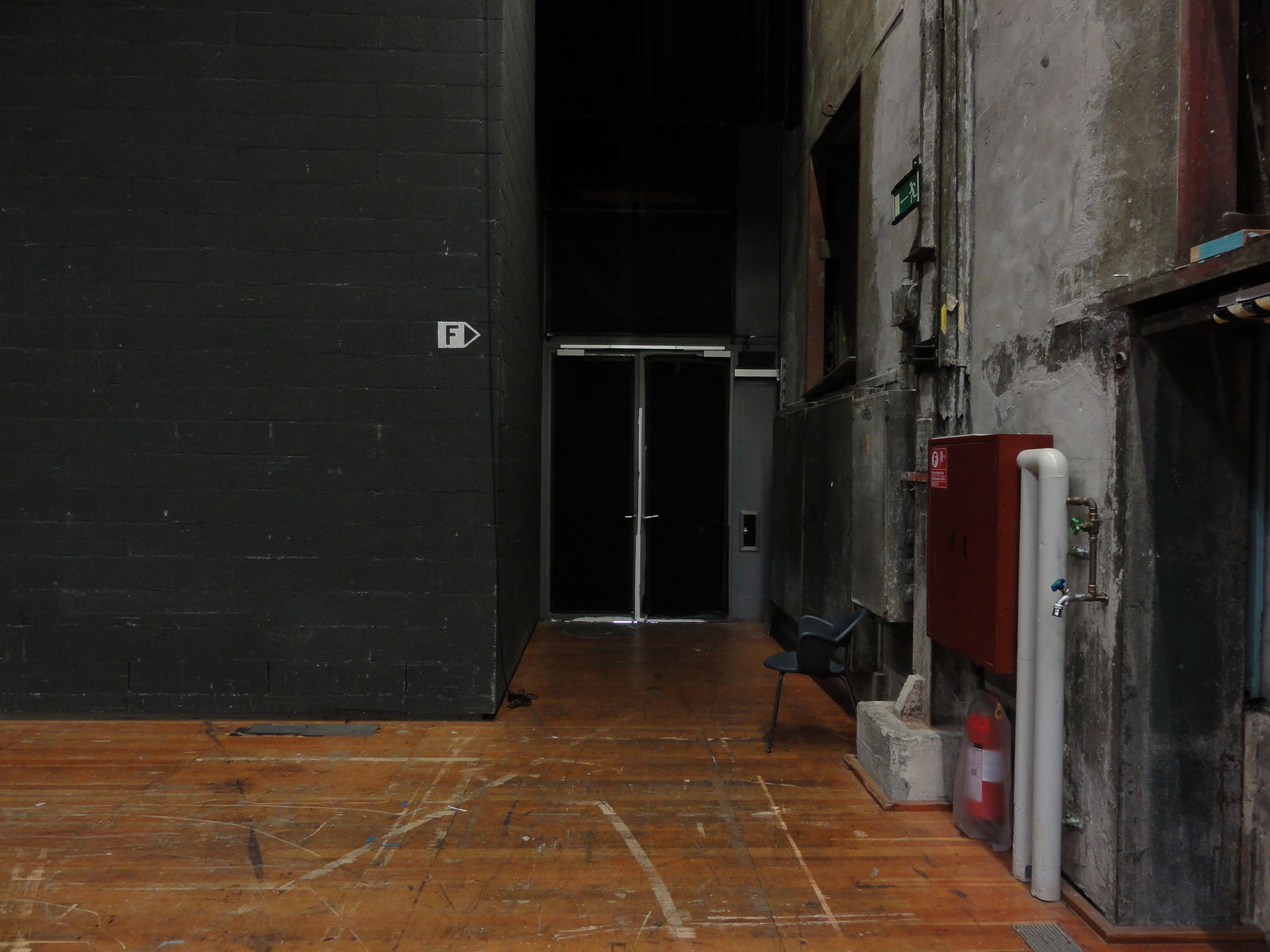

Fluchttüre
2x 1.2 m x 2.12 m
Weitere Zugänge
Schiffbaustrasse
2.38 m x 2.12 m
Turbinenplatz
1.89 m x 2.00 m
Werkstätten
vorn: 0.94 m x 2.00 m/ hinten: 0.84 m x 2.00 m
Zuschauerplätze

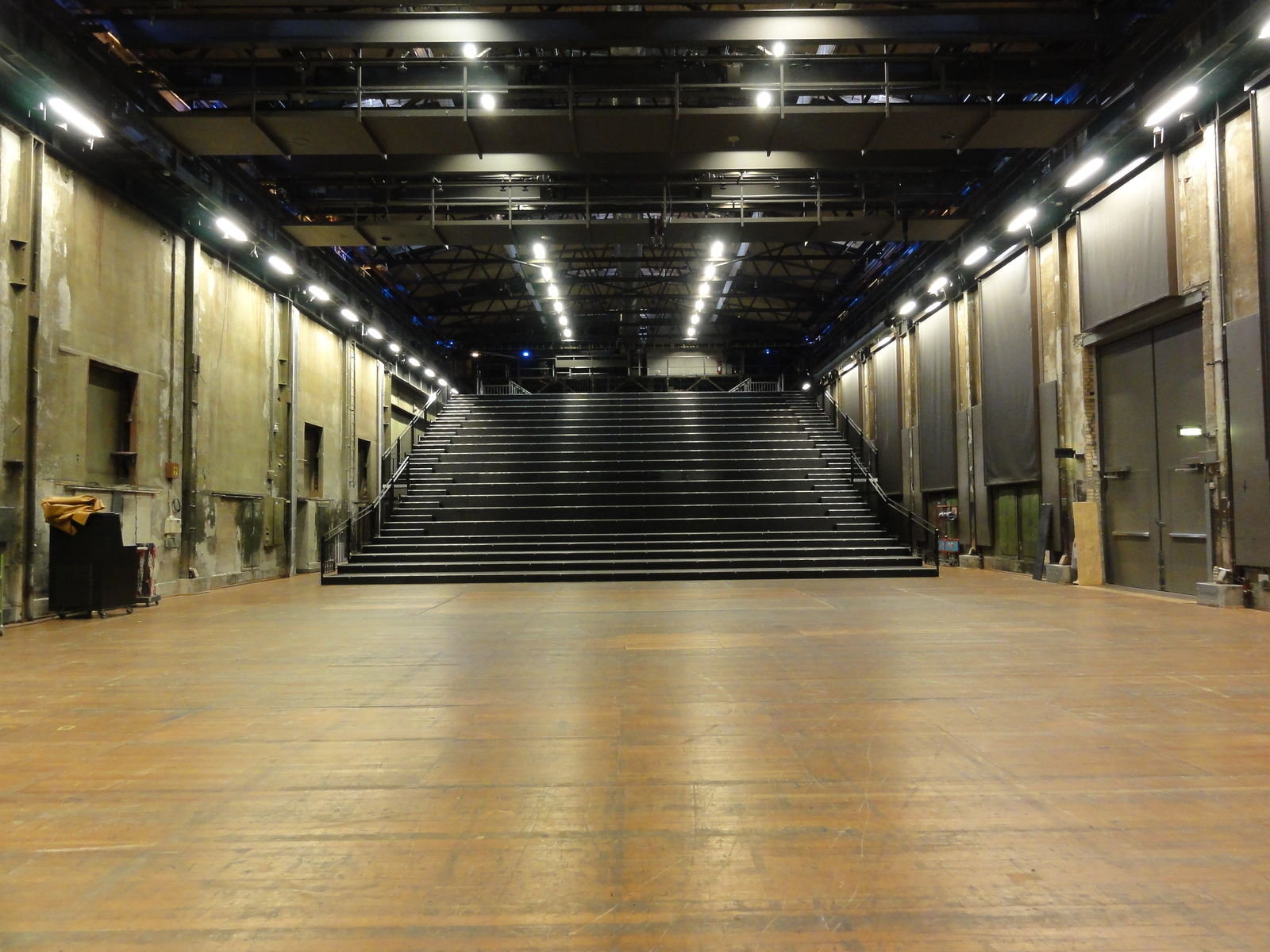

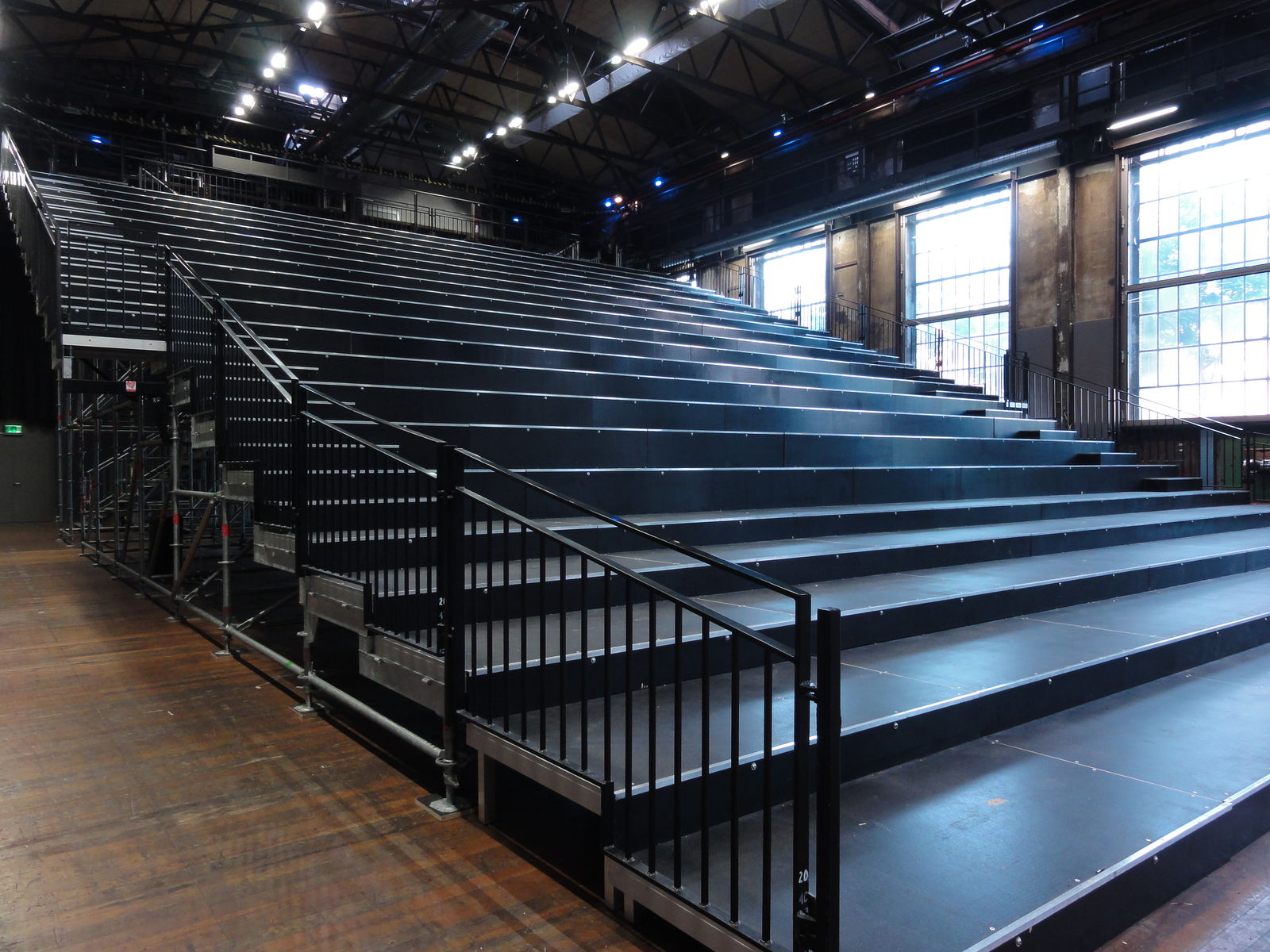

Standardtribüne
-
Abstufung 40 cm 470 Pers.
-
Abstufung 20 cm 350 Pers.
Flachbestuhlung
-
max. 800 Pers.
Bankettbestuhlung
-
Rechteckige Tische 700 Pers.
-
Runde Tische 400 Pers.
ohne Bestuhlung-
max. 1300 Pers.
Belastungen
Bereich Betondecke
Boden Punktlast
1000 kg (30cmx30cm Verteilplatte)
Boden Flächenlast
750 kg/m2
Belastungen Bereich Holzabdeckung
Abstand Lastpunkt zu Lastpunkt
min. 1.50m
Boden Flächenlast
750 kg/m2
Verdunkelung
-
Storen an Südwand- in 2 Gruppen steuerbar (nicht szenisch verwendbar)
Bühnentechnik
Untermaschinerie
Scherenhubpodium
Masse:
6.49 m x 3.99 m
Bewegung:
-3.28 m, +1.60 m, 0.2 m/s
Belastung:
statisch 1000 kg/m2 dynamisch 250 kg/m2
Obermaschinerie (Kranbahn)
Beleuchterbrücken mit je 4x Elektrokettenzüge (2 Stück)
Bewegung:
±0.00 m - +7.70 m
Belastung:
je 2000 kg
Sonstiges:
in der Raumlänge verfahrbar (jeweils 2 Elektrokettenzüge gekoppelt)
Kranbahn mit 4x Laufkatzen-, Kettenzug Einheit (4 Stück)
Bewegung:
±0.00 m - +9.20 m/ +8.80 m
Belastung:
8 x 250 kg/ 8 x 1000 kg
Sonstiges:
in der Raumlänge verfahrbar
Kranbahn mit 2x Laufkatzen-, Kettenzug Einheit (2 Stück)
Bewegung:
±0.00 m - +9.20 m/ +8.80 m
Belastung:
2 x 250 kg
Sonstiges:
in der Raumlänge verfahrbar
Beleuchtungstechnik
Lichtregie
Flexibel
Lichtstellanlage
MA Lighting grandMA2
Netzwerk
MA-net und sACN mit mehreren Nodes und Switches
-
DMX-Distribution mit 8 Universen
Dimmeranlage
ETC Sensor3 und FDX3000 mit 2.3 und 5kW ThruPower-Modulen per sACN
Stromkreise
10 kW DIM
3 Stk.
6 kW DIM
30 Stk.
3 kW DIM
212 Stk.
NON DIM
16A / 32A / 63A
HMI Vorschaltgeräte (2.5, 4 kW)
8 + 8 Stk
Tontechnik
Mischpult
Studer Vista V
Effekte
Lexicon PCM96
Zuspieler
Ableton Live
Beschallung
d&b Q1/ Q7 / L-Acoustic X12 / X8
Bässe
d&b J-Sub / L-Acoustic SB218
Mikroportanlage
16 Kanal (Shure)
Videotechnik
Videomischer
Panasonic Kairos
Zuspieler
Medienserver AV Stumpfl Wings RX
Beamer
Barco UDM 4K22
Beamer mobil
auf Anfrage
Inspizientenanlage
Standort
Flexibel
Inspizientenpult
24 Lichtzeichen
-
Generalruf, Selektivruf, Mithöranlage, Monitoranlage
-
Kameras (Infrarot / Zoom / Totale)
-
Riedel Intercom
Übertitelanlage
Software
Panthea Spectitular
Position
4 x LED Wände 2m x 0.5m flexibel geflogen

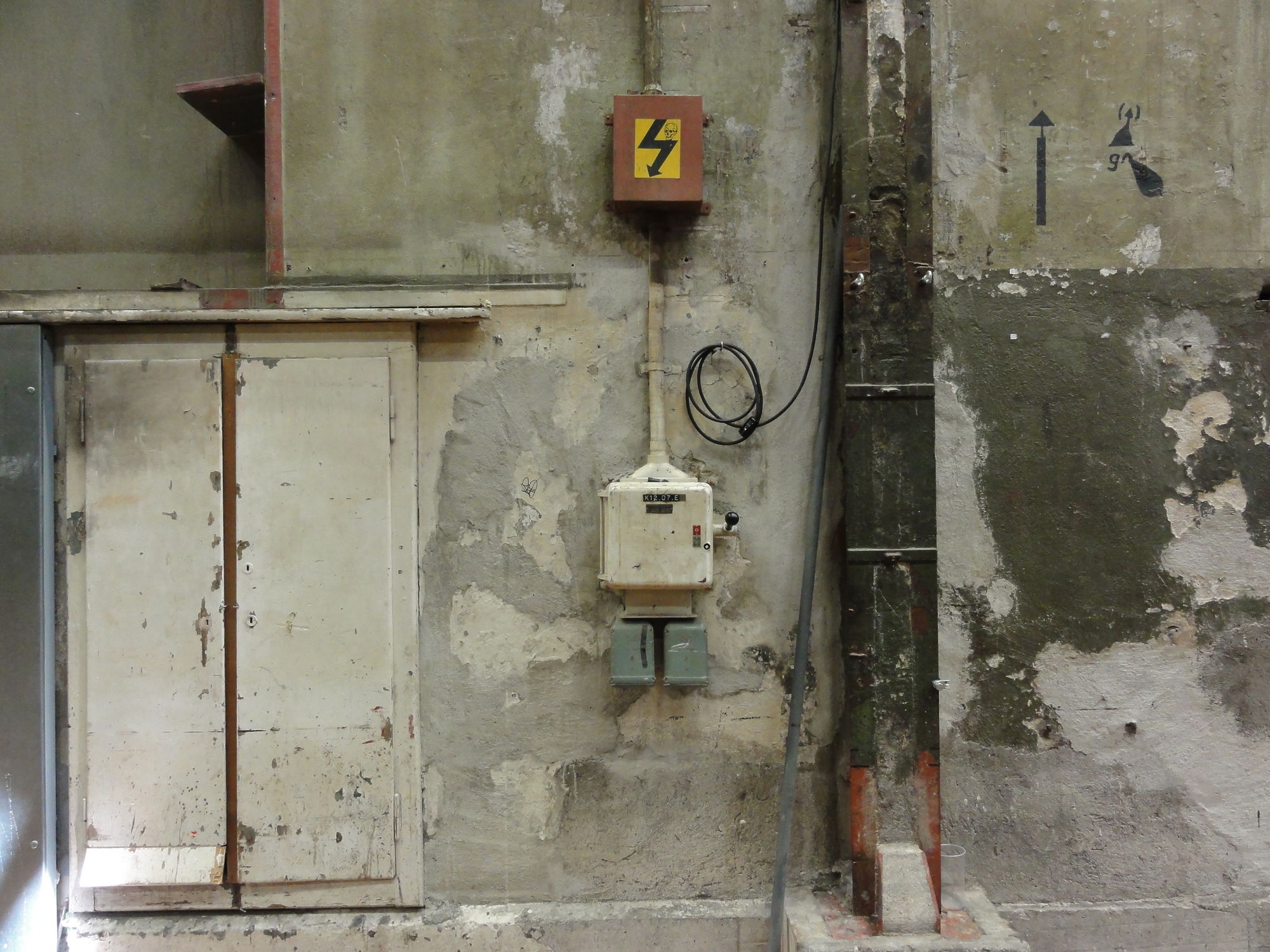

Haustechnik
Direktversätze
-
2 x CEE 32A 3P / 2 x CEE 63A 3P
-
2 x CEE63 (nicht FI geschützt)
UG
Powerlock 250A
-
1x CEE 125 A 3P / 1x CEE 63A 3P
-
4x 16A T25
Wasser (kalt)
2 Stk.
Druckluft ( 7 bar)
3 Stk. EG / 2 Stk. UG
Brandschutz (Brandmeldeanlage)
-
4x Funkbrandmelder für Bühnendekorationen
-
Sprinkleranlage, Handfeuerlöscher, Löschposten
Wärmeversorgung- Radiatoren + Lüftungsanlage
-
(Lüftung nicht klimatisiert)
Lüftung (2stufig für 500 Personen)
-
Quellauslässe im Boden an Längsseite links und rechts
-
(im Winter Lüftung im Dauerbetrieb 2. Stufe)
-
(im Sommer keine Klimaanlage)
Sonstiges
-
Keine Lärmschutzmassnahmen vorhanden
